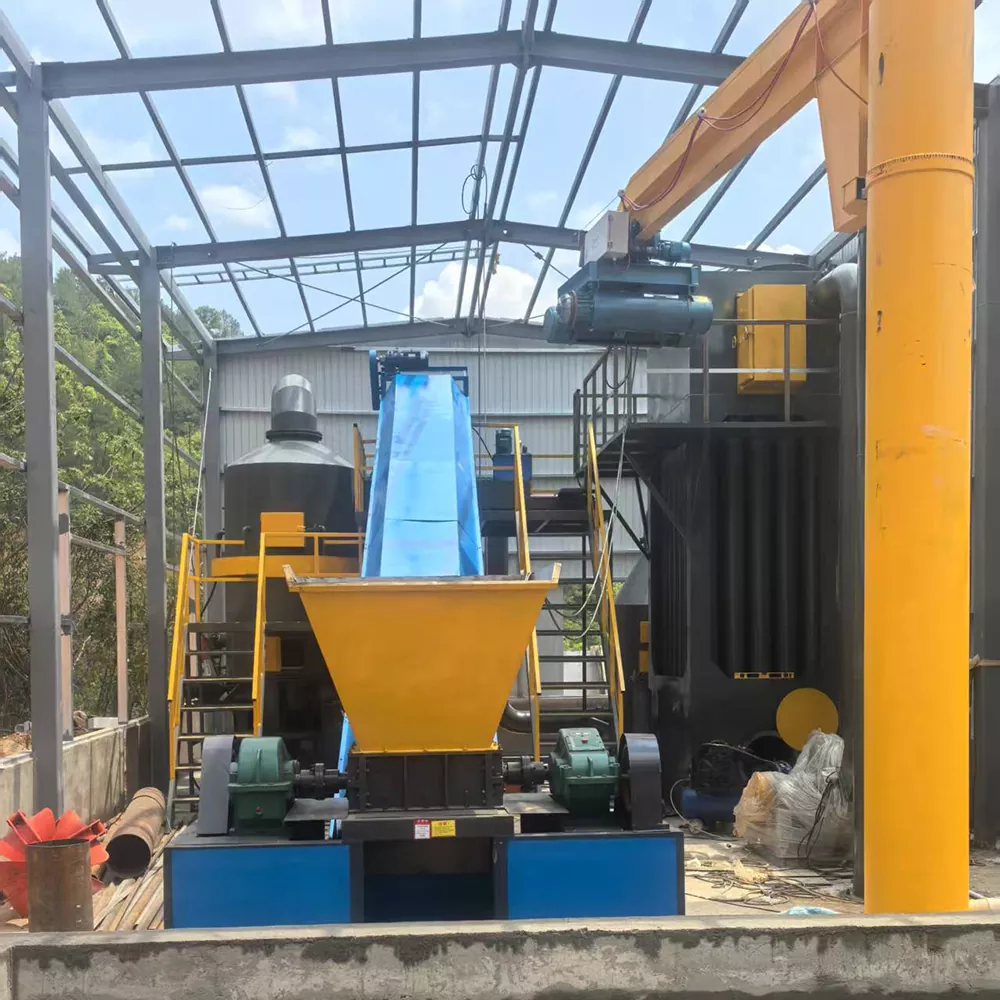

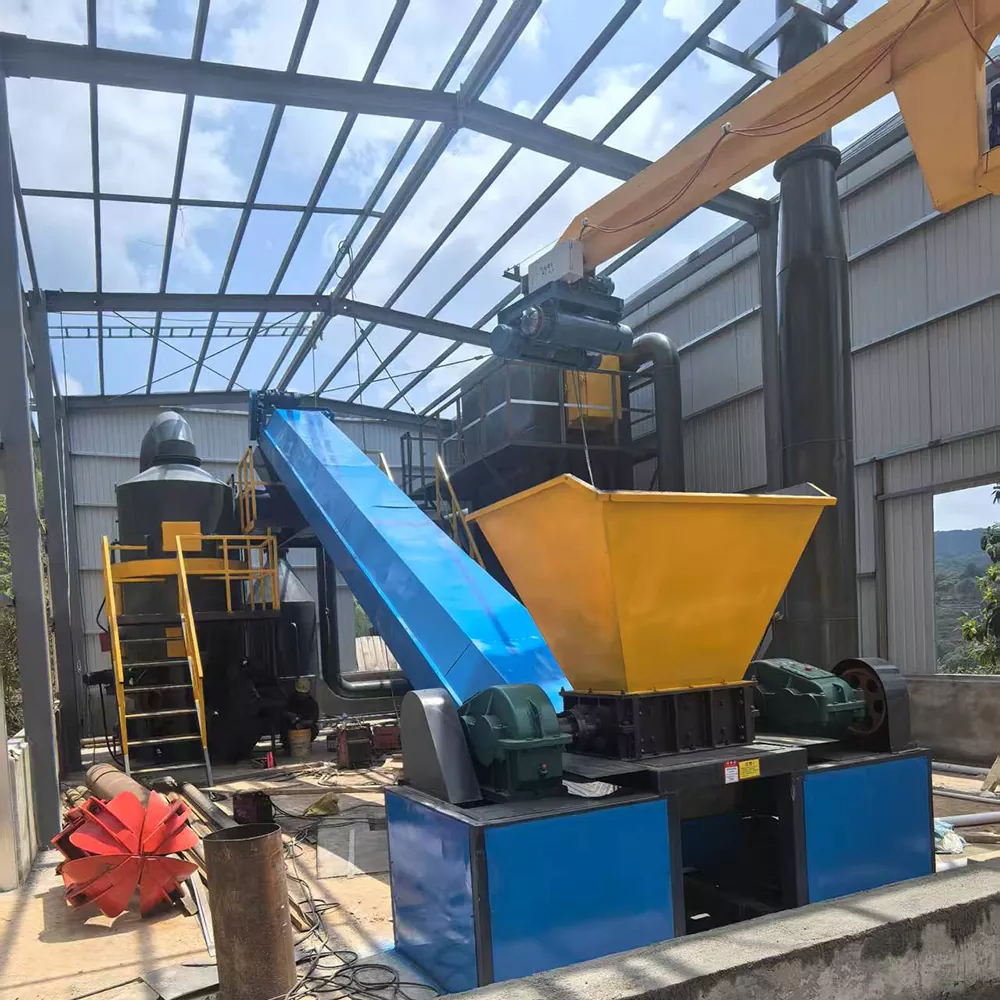

10톤 폐기물 소각로

이름

시스템 구성

기술 사양

수량

공급 시스템

갠트리 그랩 크레인 시스템

장비 전력: ≤5.5kW;

단일 그랩 용량: ≥200kg;

모델: BZD 유형, 1.5톤;

크기: 길이 5m × 높이 5m

1

폐기물 분쇄기

장비 전력: ≤60kW;

전체 크기: 3000 × 1400 × 2300mm;

분쇄 용량: ≥2000kg/h;

기능: 생활폐기물에 혼합된 금속물질을 파쇄하기 전에 분리합니다. 안전계단과 가드레일을 갖춘

1

컨베이어 벨트 시스템

장비 전력: ≤11kW;

포함: 스테인레스 스틸 스크레이퍼 컨베이어, 파쇄 폐기물 ​​컨베이어, 소형 자재 컨베이어, 대형 자재 컨베이어

3

무축 자기 서스펜션 회전식 원통의 체 스크리닝 시스템

장비 전력: ≤11kW;

전체 치수: 1000 × 3000mm;

안전계단 및 가드레일 완비

1

유압 공급 메커니즘

장비 전력: ≤5.5kW;

공급 능력: 1000kg/h;

기능: 분쇄된 폐기물을 로의 고온 반응실로 밀어 넣어 건조 및 소각합니다.

1

정적-동적 왕복 회전형 소각로 시스템

자기 서스펜션 코어 반응 챔버

외부 플레이트 재질: ≥10 mm 두께 Q235B 탄소강;

내화 구조물(내부에서 외부로): 내화 벽돌, 단열 벽돌 및 알루미늄 규산염 섬유 담요;

고열 저항: ≥1600℃;

로 본체의 외부 표면 온도: ≤40℃;

핵심 기술: 자기 서스펜션 전자기 연속 연소 기술;

안전계단 및 가드레일 완비

1

수직 매달린 회전식 창살

작동 전력: ≤4kW;

내부 챔버 직경: ≤1300mm;

재질: 고온 저항성 주철;

기능 : 폐기물 코킹 방지, 안정적인 회분 배출 보장, 폐기물 교반속도 조절, 단단한 이물질 파쇄

1`

가스화 챔버

가스화 포트 수: ≥290;

핵심 자기 부유 가스화 기술;

가스화 포트 직경: ≥45 mm;

내화 재료: 통풍 내화 벽돌;

고열 저항: ≥1600℃

1

산소 보충 시스템

유형: 원심분리형;

전력: 3kW 이하

1

고온 연소실

외부 플레이트 재질: ≥8 mm 두께 Q235B 탄소강;

내화 구조물(내부에서 외부로): 내화 벽돌, 단열 벽돌 및 알루미늄 규산염 섬유 담요;

고열 저항: ≥1600℃;

용광로 온도: 850-1000℃;

핵심기술 : 정밀온도제어기술

1

공기 여과 시스템을 갖춘 부유형 소각로

소각로 시스템

치수: 10500mm × 2500mm × 4885mm

장착: 안전 계단 및 난간 시스템.

1

관형 열교환기 가열 시스템

난방 용량: 800m²(난방 면적)

팬 전력: 15kW 이하;

재질: Q235 탄소강, 고온 저항성 부식 방지 페인트로 코팅된 외부;

전체 치수: ≥1600mm × 8000mm;

핵심기술: 고효율 열교환 기술;

안전계단 및 가드레일 시스템을 갖추고 있습니다.

1

냉각 시스템

퀸치 타워

순환 워터 펌프 전력: ≤3kW;

전체 치수: ≥1400mm × 4000mm;

재질: 탄소강 및 스테인레스 스틸;

핵심기술 : 원자화 냉각 기술

1

먼지 제거 시스템

반건식 탈황 및 탈산탑

순환 워터 펌프 전력: ≤11kW;

전체 치수: ≥1600mm × 6000mm;

재질: 탄소강 및 스테인레스 스틸;

핵심 기술: 청정 배기가스 덕트 기술;

안전계단 및 가드레일 시스템을 갖추고 있습니다.

1

활성탄 흡착탑

순환 워터 펌프 전력: ≤4kW;

전체 치수: ≥1400mm × 4000mm;

재질: 탄소강 및 스테인레스 스틸;

핵심기술: 저온촉매기술;

안전계단 및 가드레일 시스템을 갖추고 있습니다.

1

고전압 습식 전기집진기(WESP)

장비 전력: ≤5.5kW;

전체 치수: ≥1900mm × 2100mm × 7000mm;

재질: 탄소강 및 스테인레스 스틸;

구성: 80kV 고전압 전원 공급 장치, 회전식 손잡이 제어 콘솔;

청소 시스템: 순환 워터 펌프 전력 ≤3kW, 자동 청소 기능;

핵심 기술: 고전압 정전기 흡착 기술;

고전압 전기장 작동을 통해 초미세먼지를 98% 제거합니다.

안전계단 및 가드레일 시스템을 갖추고 있습니다.

1

백하우스 필터 / 백 필터 집진기

장비 전력: ≤5.5kW;

전체 치수: 7000mm × 2450mm × 5500mm;

구성: DMC-480;

필터 백: Ø133 mm × 2500 mm, 480개;

핵심기술: 먼지 및 연기 제거 기술;

안전계단 및 가드레일 시스템을 갖추고 있습니다.

1

콘덴서

직경: ≤500mm;

기능: 배가스에서 수증기의 95%를 제거하고 수집합니다.

1

굴뚝/배기통

재질: 탄소강;

지상 높이: 15m;

비상 배기 스택 장착

1

유도 통풍 팬(ID 팬) – 집진기 하류

작동 전력: ≤37kW

1

유도 통풍 팬(ID 팬) – 열교환기 하류

작동 전력: ≤5.5kW

1

재 배출 시스템

판형 재 배출 시스템

장비 전력: ≤5.5kW;

재 배출 용량: 500kg/h;

기능: 지하 구덩이에서 지면까지 재 잔여물을 들어 올립니다. 회 배출 과정에서 비산재 발생을 효과적으로 방지합니다.

1

순환 시스템

순환 워터 펌프

기술 사양:

전력: 3kW; 유형: 파이프라인 펌프.

2

순환 워터 펌프

기술 사양:

전력: 4kW; 유형: 파이프라인 펌프.

2

순환 워터 펌프

기술 사양:

전력: 4kW; 유형: 파이프라인 펌프.

1

전기 제어 시스템

통합관제시스템

제어 시스템:

원버튼 시작/정지, 수동/자동 전환, 원격 제어 기능을 지원합니다. 간단하고 편리한 사용을 위한 사용자 친화적인 지능형 작동 기능을 갖추고 있습니다.

자동 감지 시스템:

실시간 운전상태 모니터링 및 안전관리를 위한 자동감시 및 감지시스템을 갖추고 있습니다.

3

온라인 모니터링 시스템

탐지 및 모니터링 시스템

1

충수

버터플라이 밸브, 플랜지, 엘보우, 파이프 피팅, 볼트/나사, 석면 로프, 내화면, 파이프라인/파이프, 스위치 등

1
